增材制造（3D打印）加工技术

引言：近期，英国《经济学人》杂志在《第三次工业革命》一文中，将3D打印技术作为第三次工业革命的重要标志之一，引发了世人对3D打印的关注。作为新生事物，3D打印究竟是什么含义？它与传统产品开发和生产制造有什么区别？发展3D打印的意义何在？我国发展现状如何？下一步应如何发展？针对这些问题，本文将依次做出解答。

3D打印技术简介

3D打印技术，是以计算机三维设计模型为蓝本，通过软件分层离散和数控成型系统，利用激光束、热熔喷嘴等方式将金属粉末、陶瓷粉末、塑料、细胞组织等特殊材料进行逐层堆积黏结，最终叠加成型，制造出实体产品。与传统制造业通过模具、车铣等机械加工方式对原材料进行定型、切削以最终生产成品不同，3D打印将三维实体变为若干个二维平面，通过对材料处理并逐层叠加进行生产，大大降低了制造的复杂度。这种数字化制造模式不需要复杂的工艺、不需要庞大的机床、不需要众多的人力，直接从计算机图形数据中便可生成任何形状的零件，使生产制造得以向更广的生产人群范围延伸。

我们日常生活中使用的普通打印机可以打印电脑设计的平面物品，而所谓的3D打印机与普通打印机工作原理基本相同，只是打印材料有些不同，普通打印机的打印材料是墨水和纸张，而3D打印机内装有金属、陶瓷、塑料、砂等不同的“打印材料”，是实实在在的原材料，打印机与电脑连接后，通过电脑控制可以把“打印材料”一层层叠加起来，最终把计算机上的蓝图变成实物。通俗地说，3D打印机是可以“打印”出真实的3D物体的一种设备，比如打印一个机器人、打印玩具车，打印各种模型，甚至是食物等等。之所以通俗地称其为“打印机”是参照了普通打印机的技术原理，因为分层加工的过程与喷墨打印十分相似。这项打印技术称为3D立体打印技术。

原理介绍

3D打印机依托多个学科领域的尖端技术，在航空航天、汽车摩托车、家电、生物医学等领域得到了一定应用，发展前景广泛。

3D打印（3Dprinting）是制造业领域正在迅速发展的一项新兴技术，被称为“具有工业革命意义的制造技术”。运用该技术进行生产的主要流程是：应用计算机软件，设计出立体的加工样式，然后通过特定的成型设备（俗称“3D打印机”），用液化、粉末化、丝化的固体材料逐层“打印”出产品。  3D打印是“增材制造”（Additive Manufacturing）的主要实现形式。“增材制造”的 理念区别于传统的“去除型”制造。传统数控制造一般是在原材料基础上，使用切割、磨削、 腐蚀、熔融等办法，去除多余部分，得到零部件，再以拼装、焊接等方法组合成最终产品。 而“增材制造”与之截然不同，无需原胚和模具，就能直接根据计算机图形数据，通过增加 材料的方法生成任何形状的物体，简化产品的制造程序，缩短产品的研制周期，提高效率并降低成本。

3D打印所需的关键技术

3D打印需要依托多个学科领域的尖端技术，至少包括以下方面：

1、信息技术：要有先进的设计软件及数字化工具，辅助设计人员制作出产品的 三维数字模型，并且根据模型自动分析出打印的工序，自动控制打印器材的走向。

2、 精密机械：3D打印以“每层的叠加”为加工方式。要生产高精度的产品，必须对打印设备的精准程度、稳定性有较高的要求。

3、材料科学：用于3D打印的原材料较为特殊，必须能够液化、粉末化、丝化，在打印完成后又能重新结合起来，并具有合格的物理、化学性质。

打印过程

1、三维设计

三维打印的设计过程是：先通过计算机建模软件建模，再将建成的三维模型“分区”成逐层的截面，即 切片，从而指导打印机逐层打印。设计软件和打印机之间协作的标准文件格式是STL文件格式。一个STL文件使用三角面来近似模拟物体的表面。三角面越小其生成的表面分辨率越高。PLY是一种通过扫描产生的三维文件的扫描器，其生成的VRML或者WRL文件经常被用作全彩打印的输入文件。

2、打印过程

打印机通过读取文件中的横截面信息，用液体状、粉状或片状的材料将这些截面逐层地打印出来，再将各层截面以各种方式粘合起来从而制造出一个实体。这种技术的特点在于其几乎可以造出任何形状的物品。

打印机打出的截面的厚度（即Z方向）以及平面方向即X-Y方向的分辨率是以dpi（像素每英寸）或者微米来计算的。一般的厚度为100微米，即0.1毫米，也有部分打印机如Objet Connex 系列还有三维 Systems’ ProJet 系列可以打印出16微米薄的一层。而平面方向则可以打印出跟激光打印机相近的分辨率。打印出来的“墨水滴”的直径通常为50到100个微米。 用传统方法制造出一个模型通常需要数小时到数天，根据模型的尺寸以及复杂程度而定。而用三维打印的技术则可以将时间缩短为数个小时，当然其是由打印机的性能以及模型的尺寸和复杂程度而定的。

传统的制造技术如注塑法可以以较低的成本大量制造聚合物产品，而三维打印技术则可以以更快，更有弹性以及更低成本的办法生产数量相对较少的产品。一个桌面尺寸的三维打印机就可以满足设计者或概念开发小组制造模型的需要。

3、完成

3D创平常方法难以达到的结构

三维打印机的分辨率对大多数应用来说已经足够（在弯曲的表面可能会比较粗糙，像图像上的锯齿一样），要获得更高分辨率的物品可以通过如下方法：先用当前的三维打印机打出稍大一点的物体，再稍微经过表面打磨即可得到表面光滑的“高分辨率”物品。

有些技术可以同时使用多种材料进行打印。有些技术在打印的过程中还会用到支撑物，比如在打印出一些有倒挂状的物体时就需要用到一些易于除去的东西（如可溶的东西）作为支撑物。

  3D打印技术的主要分类

3D打印的技术主要包括SLA、FDM、SLS、LOM等工艺，下面我们简单介绍三种主流技术：

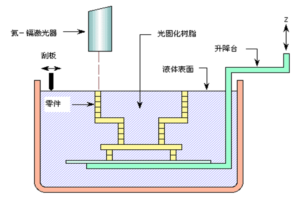

1、立体光刻造型技术(SLA)：网友们可以想象一下把一根黄瓜切成很薄的薄片再拼成一整根。先由软件把3D的数字模型，“切”成若干个平面，这就形成了很多个剖面，在工作的时候，有一个可以举升的平台，这个平台周围有一个液体槽，槽里面充满了可以紫外线照射固化的液体，紫外线激光会从底层做起，固化最底层的，然后平台下移，固化下一层，如此往复，直到最终成型，其成性原理如下图所示：

SLA原理图

其优点是精度高，可以表现准确的表面和平滑的效果，精度可以达到每层厚度0.05毫米到0.15毫米。缺点则为可以使用的材料有限，并且不能多色成型。

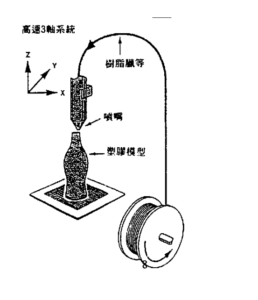

2、熔融沉积成型技术（FDM），同样是需要把3D的模型薄片化，但是成型的原理不一样。学过高等数学的朋友都知道积分，熔融沉积成型技术，就是把材料用高温熔化成液态，然后通过喷嘴挤压出一个个很小的球状颗粒，这些颗粒在喷出后立即固化，通过这些颗粒在立体空间的排列组合形成实物,其原理如下图：

FDM原理图

这种技术成型精度更高、成型实物强度更高、可以彩色成型，但是成型后表面粗糙。

3、选择性激光烧结(简称SLS)不同材料的粉末为原料

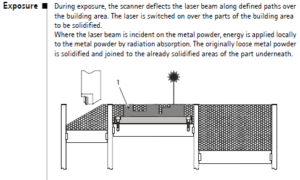

SLS工艺又称为选择性激光烧结，由美国德克萨斯大学奥斯汀分校的C.R. Dechard于1989年研制成功。SLS工艺是利用粉末状材料成形的。将材料粉末铺洒在已成形零件的上表面，并刮平；用高强度的CO2激光器在刚铺的新层上扫描出零件截面；材料粉末在高强度的激光照射下被烧结在一起，得到零件的截面，并与下面已成形的部分粘接；当一层截面烧结完后，铺上新的一层材料粉末，选择地烧结下层截面，其原理如下图：

SLM/SLS原理图

选择性激光烧结的特点：发明于1989年；比SLA要结实的多，通常可以用来制作结构功能件；激光束选择性地熔合粉末材料：尼龙、弹性体、未来还有金属；优于SLA的地方：材料多样且性能接近普通工程塑料材料；无碾压步骤因此Z向的精度不容易保证好；工艺简单，不需要碾压和掩模步骤；使用热塑性塑料材料可以制作活动铰链之类的零件；成型件表面多粉多孔，使用密封剂可以改善并强化零件；使用刷或吹的方法可以轻易地除去原型件上未烧结的粉末材料 。

每种技术都有各自的优缺点，因而一些公司会提供多种打印机以供选择。一般来说，主要的考虑因素是打印的速度和成本，三维打印机的价格，物体原型的成本，还有材料以及色彩的选择和成本。可以直接打印金属的打印机价格昂贵。有时候人们会先使用普通的三维打印机来制作模具，然后用这些模具制作金属部件。
